Zegarowe czujniki pomiarowe

Zegarowe czujniki pomiarowe w sklepie Koffa

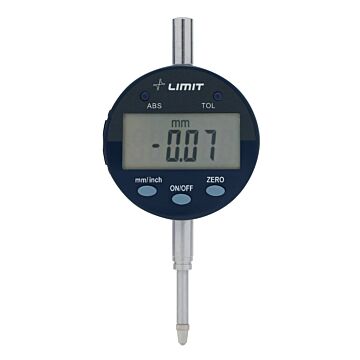

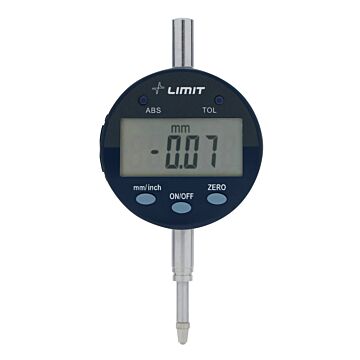

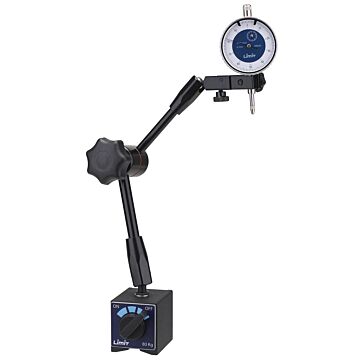

Cyfrowy czujnik zegarowy Limit DDA 25.4 oraz Cyfrowy czujnik zegarowy imit DDA 12.7 to precyzyjne mierniki przemieszczeń z odczytem cyfrowym, przeznaczone do kontroli bicia, równoległości czy płaskości z dokładnością typową dla czujników zegarowych (na poziomie setnych, a w wybranych zastosowaniach mikronów). Funkcje takie jak szybkie zerowanie czy pomiar różnicowy ułatwiają pracę w warunkach produkcyjnych i serwisowych, a solidna obudowa chroni mechanikę i tor pomiarowy. Uzupełnieniem systemu pomiarowego jest Statyw z czujnikiem, zapewniający stabilne mocowanie (np. z podstawą magnetyczną lub przegubową), co minimalizuje drgania i podnosi powtarzalność wyników podczas ustawiania detali na tokarkach, frezarkach i maszynach CNC.

Co to są zegarowe czujniki pomiarowe?

Zegarowe czujniki pomiarowe to precyzyjne narzędzia z podziałką rozmieszczoną na okręgu, przypominającą tarczę zegara. Dzięki przekładni zębatej wskazówka może wykonać kilka pełnych obrotów, co umożliwia pomiar w szerokim zakresie. Standardowo tarcza podzielona jest na 100 równych części, co oznacza, że przesunięcie końcówki pomiarowej wynosi 0,01 mm, a w modelach mikronowych nawet 0,001 mm.

Urządzenia te są wykorzystywane do precyzyjnych pomiarów geometrycznych i kontroli jakości. Sprawdzają się między innymi przy:

• ocenie płaskości,
• biciu,
• przesunięciach elementów maszyn i detali.

Znajdują zastosowanie w:

• przemyśle,
• zakładach produkcyjnych,
• warsztatach,
• laboratoriach,
• oraz podczas obróbki na maszynach CNC, tokarkach i frezarkach.

Na rynku dostępne są różne typy zegarowych czujników:

• analogowe,
• cyfrowe,
• cyfrowo-analogowe,
• dźwigniowe,
• oraz modele 3D.

Każdy z nich pozwala na precyzyjne kontrolowanie wymiarów i tolerancji, zapewniając powtarzalność pomiarów.

Jak działają zegarowe czujniki pomiarowe?

Zegarowe czujniki pomiarowe przekształcają ruch końcówki pomiarowej na obrót wskazówki na tarczy z podziałką. Kiedy końcówka styka się z mierzoną powierzchnią i przesuwa, przekazuje ruch na mechanizm zębaty, który porusza wskazówką. Jeden pełny obrót wskazuje zwykle przesunięcie o 1 mm, ale dzięki serii obrotów można zmierzyć znacznie większe odległości. W niektórych modelach znajduje się również licznik obrotów, co znacznie ułatwia odczyt całkowitego przesunięcia.

W czujnikach cyfrowych zamiast tradycyjnej wskazówki zastosowano wyświetlacz pokazujący wynik pomiaru, umożliwiający zerowanie i pomiary różnicowe. Stabilność pomiarów gwarantują statywy, często wyposażone w magnetyczne podstawy, które utrzymują czujnik w dokładnej i stałej pozycji. Dzięki temu można wykonywać precyzyjne i powtarzalne pomiary geometryczne, co jest niezwykle ważne podczas kontroli jakości w zakładach produkcyjnych i warsztatach.

Jakie są rodzaje zegarowych czujników pomiarowych?

Zegarowe czujniki pomiarowe występują w różnych wariantach, dostosowanych do zróżnicowanych potrzeb oraz wymagań dotyczących precyzji. Do najczęściej stosowanych należą między innymi:

• czujniki analogowe wyposażone w przekładnię zębatą i tarczę ze wskazówką, podziałka standardowo wynosi 0,01 mm, a w modelach mikronowych sięga nawet 0,001 mm, produkowane zgodnie z normami DIN oraz PN, co gwarantuje wysoką jakość i powtarzalność pomiarów,
• czujniki dźwigniowe z ruchomą końcówką połączoną z dźwignią, umożliwiające precyzyjne mierzenie niewielkich przemieszczeń, szczególnie przydatne podczas trasowania i badania nieregularnych kształtów,
• czujniki cyfrowe wyposażone w wyświetlacz LCD oraz generujące bezpośredni sygnał elektryczny, zwiększające dokładność i odporność na zakłócenia elektromagnetyczne, często z funkcjami zerowania, pomiaru różnicowego oraz cyfrowym zapisem wyników,
• modele cyfrowo-analogowe łączące tradycyjną tarczę ze wskazówką z elektronicznym sygnałem wyjściowym, pozwalające na integrację z różnymi systemami pomiarowymi,
• czujniki zegarowe 3D wykorzystywane do pomiarów przestrzennych, szczególnie przy maszynach współrzędnościowych, umożliwiające kontrolę wymiarów w trzech osiach.

Ponadto dostępne są czujniki o zwiększonej odporności, takie jak wodoszczelne i olejoodporne, posiadające klasę ochrony IP54 lub IP67. Często oferowane są także zestawy z wymiennymi końcówkami oraz magnetycznymi statywami, które podnoszą stabilność i powtarzalność pomiarów.

Jakie elementy składają się na czujniki zegarowe?

czujnik zegarowy składa się z kilku kluczowych elementów, które gwarantują precyzyjne i powtarzalne pomiary, centralnym punktem jest tarcza pomiarowa z naniesioną skalą, często o precyzji 0,01 mm lub 0,001 mm, na niej ruchoma wskazówka pokazuje przesunięcie odpowiadające zmierzonej wartości.

Ruch końcówki pomiarowej przekazywany jest przez przekładnię zębatą, która łączy punkt kontaktu z mierzonym obiektem ze wskazówką na tarczy. końcówki mogą mieć różne kształty, na przykład:

• kulisty,
• płaski,
• klinowy,
• dostosowane do rodzaju wykonywanego pomiaru.

Mocowane są na trzpieniu, co zapewnia stabilność i dokładność.

Cały mechanizm umieszczony jest w tulei mocującej, która stabilizuje czujnik, zwykle montowany na statywach pomiarowych lub magnetycznych podstawach. takie mocowanie minimalizuje drgania i przesunięcia, co przekłada się na większą dokładność pomiarów.

ustawianie pozycji zerowej ułatwia pierścień nastawczy, a po zakończeniu pomiaru pierścień zaciskowy blokuje tarczę, zabezpieczając wskazania. W czujnikach cyfrowych tradycyjną tarczę zastępuje wyświetlacz LCD, pokazujący wyniki elektronicznie, często z funkcjami zerowania i pomiarów różnicowych.

obudowa i uszczelki pełnią rolę ochronną, zabezpieczając mechanizm przed wilgocią i zanieczyszczeniami, co jest szczególnie ważne w warunkach przemysłowych, gdzie urządzenia muszą działać niezawodnie i precyzyjnie przez długi czas.

dzięki takiej konstrukcji czujniki zegarowe umożliwiają dokładne i powtarzalne pomiary geometryczne, co czyni je niezastąpionymi narzędziami w kontroli jakości oraz procesach produkcyjnych.

Jakie parametry, funkcje i normy określają czujniki zegarowe?

Podstawowe cechy czujników zegarowych obejmują zakres pomiarowy oraz precyzję, która zwykle dopasowywana jest do rozmiaru mierzonego elementu – często wynosi od kilku do kilkudziesięciu milimetrów. Standardowa dokładność to około 0,01 mm, lecz w wersjach mikronowych może sięgać nawet 0,001 mm, co umożliwia wyjątkowo szczegółowe pomiary.

Kluczowe funkcje czujników zegarowych to:

• możliwość ustawienia pozycji zerowej, pozwalającej rozpocząć pomiar od wybranego punktu odniesienia,
• pomiar różnicowy umożliwiający ocenę zmian wymiarów między dwoma punktami,
• wskaźniki tolerancji, sygnalizujące przekroczenie ustalonych limitów przy kontroli jakości,
• licznik obrotów wskazówki, pomagający śledzić całkowite przesunięcie i ułatwiający precyzyjną analizę wyników.

Czujniki są produkowane zgodnie z normami PN oraz DIN, które określają wymagania dotyczące konstrukcji, dokładności, kalibracji i certyfikacji. Przestrzeganie tych standardów gwarantuje wysoką jakość i powtarzalność rezultatów, niezbędną w profesjonalnych przedsiębiorstwach przemysłowych. Stała kalibracja pozostaje kluczowa, aby zachować precyzję i zgodność z normami.

Wersje cyfrowe czujników:

• posiadają interfejsy do przesyłania danych do komputerów oraz systemów automatyzacji,
• umożliwiają usprawnioną analizę pomiarów,
• zwiększają efektywność pracy.

Solidna konstrukcja i wytrzymałe materiały zapewniają odporność na uszkodzenia mechaniczne oraz długą żywotność, nawet w wymagających warunkach przemysłowych.

Jakie są zastosowania zegarowych czujników pomiarowych?

Zegarowe czujniki pomiarowe znajdują szerokie zastosowanie zarówno w przemyśle, jak i w różnorodnych pracach technicznych, gdzie liczy się dokładność oraz powtarzalność wyników. Przede wszystkim służą do oceny wymiarów elementów, wykrywając takie defekty jak bicie, owalizacja czy stożkowatość – to niezwykle istotne przy kontroli jakości produkcji.

W obszarze produkcji i serwisu maszyn pomagają w:

• sprawdzaniu płaskości powierzchni,
• poprawnym ustawieniu osi wałów,
• ocenianiu przesunięć,
• co przekłada się na lepsze funkcjonowanie urządzeń.

Na tokarkach i frezarkach umożliwiają precyzyjne ustawienie narzędzi oraz detali, dzięki czemu obróbka przebiega z mniejszą liczbą błędów, a jej efekty są bardziej dokładne.

Niektóre modele wyposażone są w funkcję pomiaru głębokości – na przykład głębokościomierze z wymiennymi końcówkami pozwalają dokładnie badać otwory i średnice wewnętrzne, eliminując konieczność korzystania z dodatkowych narzędzi. Z kolei czujniki 3D, często stosowane w maszynach współrzędnościowych, umożliwiają kompleksową inspekcję geometrii przedmiotów, mierząc w trzech osiach.

Stabilne mocowanie czujników za pomocą statywów, w tym magnetycznych podstaw, ogranicza drgania i przesunięcia podczas pomiarów, co jest szczególnie ważne przy pracy w trudnych warunkach przemysłowych czy podczas sytuacji awaryjnych.

Takie rozwiązania ułatwiają wykonywanie pomiarów zarówno w warsztatach, jak i podczas działań utrzymania ruchu, gdzie szybkość i precyzja mają kluczowe znaczenie dla skuteczności diagnostyki i napraw.

Dzięki szerokiemu zastosowaniu, wysokiej dokładności oraz różnorodności dostępnych modeli, zegarowe czujniki pomiarowe stanowią fundament wielu procesów produkcyjnych i kontrolnych. Są niezastąpione w laboratoriach, zakładach przemysłowych oraz serwisach maszyn, pomagając zachować wysokie standardy jakości i powtarzalności pomiarów.

W sklepie Koffa kupisz zegarowe czujniki pomiarowe (analogowe, cyfrowe, dźwigniowe i 3D), akcesoria oraz statywy, w tym m.in. cyfrowe czujniki zegarowe Limit DDA 25.4, imit DDA 12.7 oraz Statyw z czujnikiem.
