Narzędzia do pomiaru kątów

Narzędzia do pomiaru kątów w sklepie Koffa

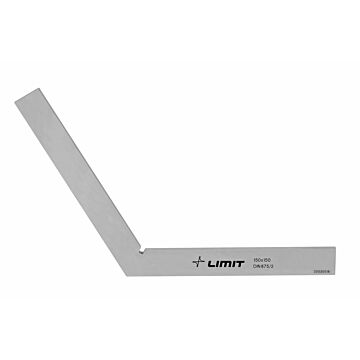

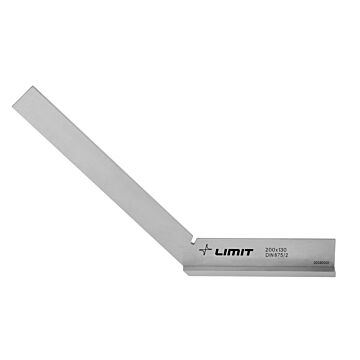

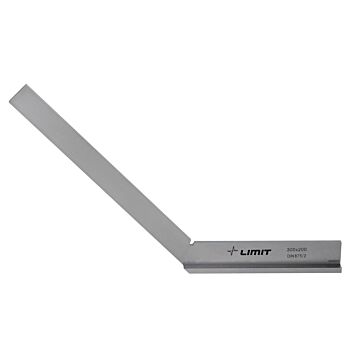

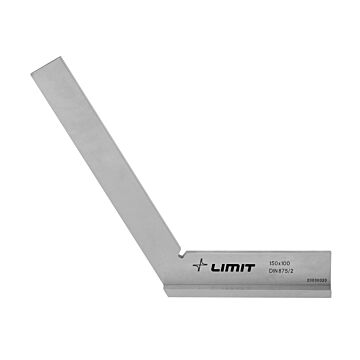

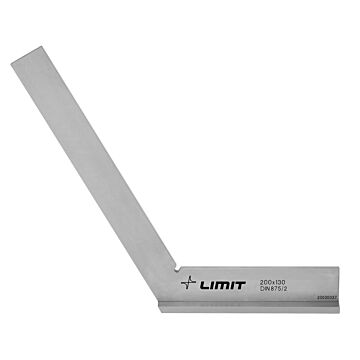

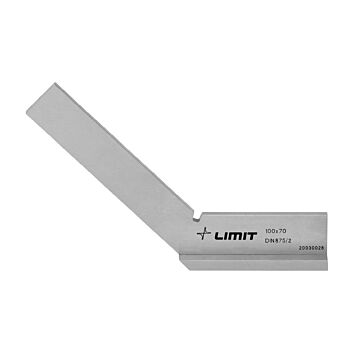

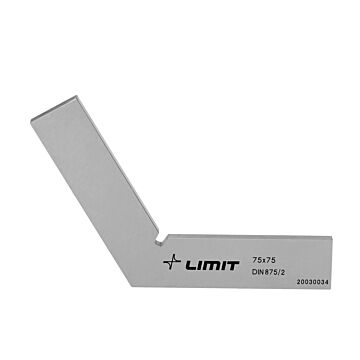

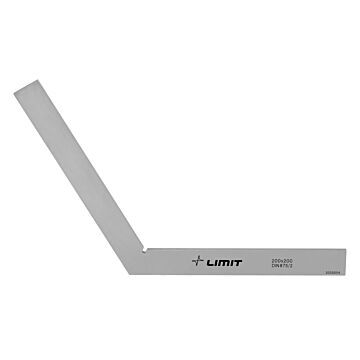

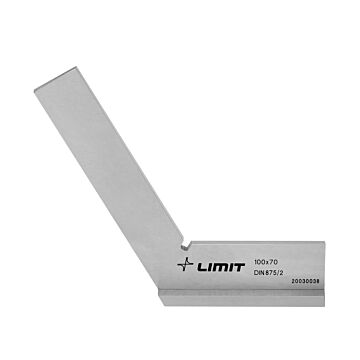

Kategoria obejmuje precyzyjne kątowniki i kątomierze do ustawiania, kontroli oraz trasowania kątów w warsztacie i na montażu. Dostępne są kątowniki ze stopką 135° i 120° w popularnych rozmiarach: 100x70 mm, 150x100 mm, 200x130 mm, 300x200 mm oraz duży format 600x300 mm, a także kątowniki płaskie 120° 75x75 mm, 150x150 mm i 200x200 mm zapewniające stabilną kontrolę prostopadłości i powtarzalność pomiaru.

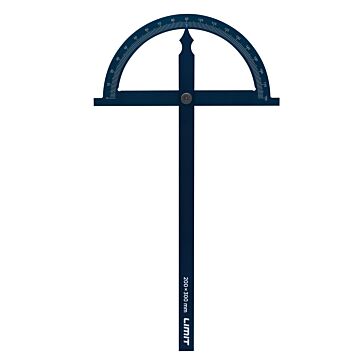

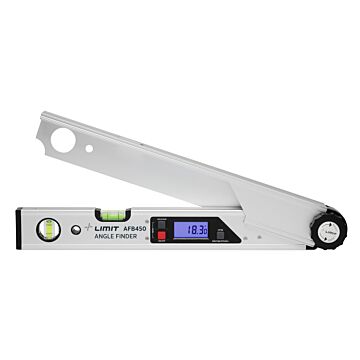

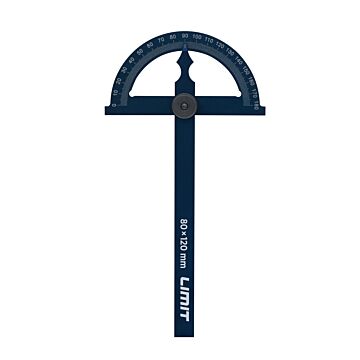

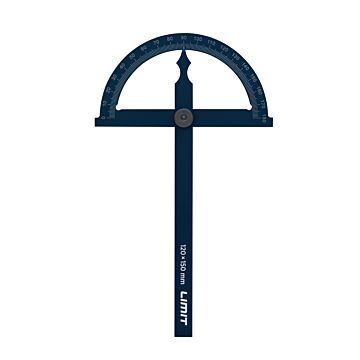

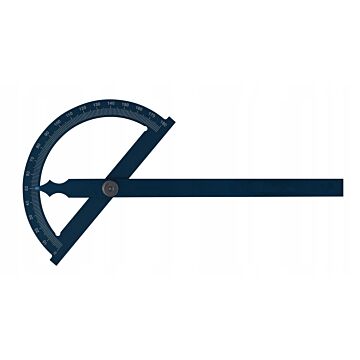

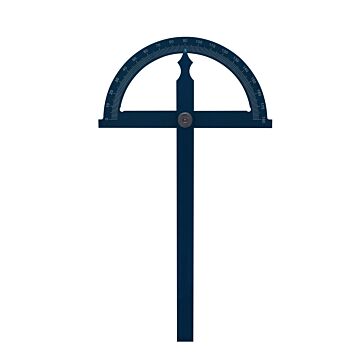

Do szybkiego odczytu kątów służą kątomierze tarczowe aluminiowe Limit PRD (80x120 mm, 120x150 mm, 150x200 mm, 200x300 mm) z czytelną podziałką oraz płynnie „chodzącą” wskazówką; do pracy kontrolno-pomiarowej i dokumentowania wyników przyda się kątomierz cyfrowy Limit AFB z elektronicznym odczytem. Konstrukcje ramion, sztywne stopki i precyzyjne podziałki ułatwiają ustawienie kątów 90°, 120° czy 135°, a solidne materiały (stal/aluminium) gwarantują trwałość i stabilność wymiarową w wymagającym środowisku produkcyjnym.

Jakie to są narzędzia do pomiaru kątów?

Narzędzia do pomiaru kątów pozwalają precyzyjnie ustalić kąt między dwiema powierzchniami lub elementami. Wykorzystuje się je do mierzenia zarówno kątów wewnętrznych, jak i zewnętrznych, a także do trasowania linii oraz sprawdzania prostopadłości, płaskości czy równoległości. Znajdują zastosowanie w warsztatach, podczas montażu oraz w pracach laboratoryjnych.

Wśród najczęściej używanych przyrządów wyróżniają się:

• kątowniki,
• kątomierze,
• liniały sinusowe,
• poziomnice,
• wzorce kątowe, takie jak płytki czy pryzmy kątowe.

Zazwyczaj wykonane są ze stali narzędziowej z hartowanymi powierzchniami, co zapewnia im trwałość i stabilność wymiarową nawet przy intensywnym użytkowaniu.

Dokładność pomiaru kątów ma ogromne znaczenie w wielu branżach. W obróbce metalu, stolarce czy budownictwie precyzja wpływa na poprawność montażu oraz jakość wykonania poszczególnych elementów.

Jakie są klasy dokładności i tolerancje kątowe narzędzi pomiarowych?

Narzędzia służące do pomiaru kątów dzielą się na cztery klasy dokładności: 00, 0, 1 oraz 2. Najwyższą precyzję oferuje klasa 00, używana przede wszystkim w specjalistycznych urządzeniach, natomiast klasa 2 charakteryzuje się największym dopuszczalnym błędem i jest przeznaczona do mniej wymagających pomiarów, takich jak trasowanie. W warsztatach najczęściej spotyka się narzędzia klasy 1 i 2. Tolerancje kątowe wyrażane są w minutach lub sekundach kątowych.

Długość ramienia kątownika ma istotny wpływ na możliwe odchylenia – dłuższe ramiona pozwalają na mniejsze tolerancje. Przykładowo w kątownikach stalowych o kącie prostym 90° precyzję wyraża się za pomocą mikrometrów (µm), co odnosi się do dokładności prostopadłości powierzchni roboczych. Kątomierze wyposażone w noniusz zazwyczaj mają dopuszczalny błąd rzędu około 5 minut kątowych (5’), co w praktyce oznacza pomiar z tolerancją około ±50’ (~±1°).

Normy PN, takie jak PN-86/M-53160 czy PN-81/M-53108, definiują klasy dokładności, granice tolerancji oraz zasady kontroli i kalibracji narzędzi pomiarowych. Systematyczna kontrola metrologiczna oraz kalibracje przeprowadzane w akredytowanych laboratoriach są kluczowe dla zachowania wiarygodności wyników. Dzięki nim można wyeliminować błędy wynikające ze zużycia lub uszkodzeń, a także ocenić płaskość, prostopadłość, równoległość oraz precyzję odczytów zarówno mechanicznych, jak i elektronicznych.

Jakie typy kątomierzy i ich zastosowania wyróżniamy?

W asortymencie dostępne są różnorodne kątomierze, różniące się konstrukcją i precyzją, co pozwala idealnie dopasować narzędzie do specyfiki wykonywanych zadań.

Kątomierze uniwersalne wyposażone są często w noniusz, lupę lub cyfrowy wyświetlacz, dzięki czemu mierzą kąty od 0° do 360° z dokładnością do 5 minut kątowych. Sprawdzają się szczególnie w warsztatach i laboratoriach, gdzie kluczowa jest powtarzalność pomiarów.

Proste kątomierze traserskie, działające w zakresie około 10°–170° i mające podziałkę co 1°, wyposażone w regulowane ramię, pozwalają szybko określać kąty nawet na większych lub trudno dostępnych elementach. Znajdują zastosowanie przy spawaniu oraz montażu konstrukcji, a ich solidna budowa gwarantuje wytrzymałość w trudnych warunkach produkcyjnych.

Kątomierze tarczowe lub nastawne wyróżniają się podziałką w stopniach i wskazówką, umożliwiając odczyt z precyzją około 1°. Choć nie oferują tak wysokiej dokładności jak inne typy, są proste i szybkie w obsłudze, dlatego często wykorzystywane są w pracach warsztatowych.

Kątomierze cyfrowe zapewniają elektroniczny odczyt z rozdzielczością do 0,05°, co znacznie przyspiesza pomiary i minimalizuje błędy związane z interpretacją wyników. Nowoczesne modele często mają funkcje zapisywania pomiarów oraz przesyłania danych bezprzewodowo do komputerów, co jest niezwykle pomocne podczas kontroli jakości i dokumentowania rezultatów.

Specjalistyczne kątomierze zegarowe oraz optyczne służą do pomiarów niewielkich odchyłek kątowych; często bazują na czujniku zegarowym, który zapewnia dużą czułość i precyzję.

Wybór odpowiedniego kątomierza zależy od wymagań dotyczących precyzji oraz charakteru pracy. Do zadań wymagających dużej dokładności najlepiej sprawdzą się modele uniwersalne i cyfrowe. Natomiast do szybkich pomiarów o mniejszej precyzji warto sięgnąć po kątomierze traserskie lub tarczowe.

Jakie rodzaje kątowników i ich funkcje można spotkać?

Kątowniki to niezbędne narzędzia służące do mierzenia i sprawdzania kątów prostych oraz innych kątów geometrycznych. Dostępne są różnorodne modele, które różnią się konstrukcją oraz przeznaczeniem, co pozwala dopasować odpowiedni kątownik do konkretnego zadania.

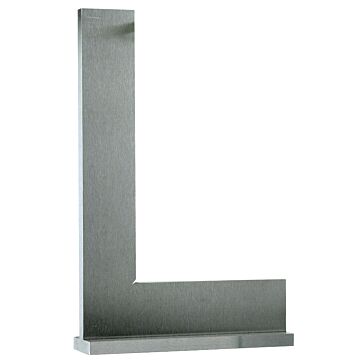

Kątowniki ramienne składają się z dwóch ramion połączonych pod kątem 90°, o długości od 50 mm do nawet 1500 mm. Służą do kontroli prostopadłości elementów oraz precyzyjnego trasowania linii. Zazwyczaj wykonane są z hartowanej lub nierdzewnej stali o twardości 48–57 HRC, co gwarantuje trwałość i odporność na zużycie. Aby zwiększyć stabilność, często mają grube stopki lub ramiona.

Inne popularne rodzaje kątowników to:

• kątowniki powierzchniowe, dostępne w wersjach płaskich lub z grubszym ramieniem,
• kątowniki krawędziowe, o formie płaskiej lub pełnej,
• kątowniki walcowe zwane szklankami, które umożliwiają bardzo precyzyjne pomiary oraz wzorcowanie poprzez dokładne sprawdzenie kąta między powierzchniami.

Kątowniki ciesielskie oraz budowlane wyróżniają się dodatkowymi funkcjami, takimi jak otwory do oznaczania czy możliwość regulacji, co znacznie ułatwia pracę w branży drzewnej i budowlanej.

Kątowniki nastawne (traserskie) wyposażone są w mechanizmy pozwalające na regulację kąta, co umożliwia pomiar i przenoszenie nie tylko kątów prostych, ale także innych. Niektóre modele mają wbudowane ograniczniki (stopery), które pozwalają na szybkie i powtarzalne ustawianie wybranego kąta.

Kątowniki specjalistyczne, na przykład z kołnierzem lub przekątną pomiarową, zaprojektowane są do pomiarów na specyficznych elementach. Charakteryzują się wysoką precyzją i prostotą obsługi nawet w trudnych warunkach pracy.

Praktyczne zastosowania kątowników obejmują:

• sprawdzanie prostopadłości,
• trasowanie różnych kątów,
• wsparcie podczas montażu, spawania oraz wzorcowania narzędzi.

Dzięki szerokiemu asortymentowi można dobrać model idealnie odpowiadający wymogom pod względem dokładności, rozmiaru i funkcji, co czyni te narzędzia uniwersalnymi w wielu branżach i warsztatach.

Jak działają liniały i stoły sinusowe w pomiarze kątów?

Liniały i stoły sinusowe to precyzyjne urządzenia służące do dokładnego mierzenia i ustawiania niewielkich kątów, zwykle nieprzekraczających 60°.

Liniał sinusowy składa się z:

• płytki pomiarowej,
• dwóch wałków podporowych, zamocowanych na stałej odległości, na przykład 100 lub 200 mm,
• elementu badanego, który osadza się na liniału tak, że jeden wałek pełni funkcję punktu podparcia, a pod drugim układa się płytki wzorcowe o znanej wysokości h.

Kąt α oblicza się, stosując wzór sin α = h/l, gdzie l to dystans między wałkami. Dzięki czujnikowi zegarowemu możliwe jest bardzo dokładne odczytanie nawet niewielkich odchyłek kątowych, powstających poprzez przekształcenie ruchu liniowego w ruch kątowy.

Stoły sinusowe, zwane również imakami sinusowymi, działają na podobnej zasadzie, lecz umożliwiają:

• seryjne i powtarzalne ustawianie określonych kątów,
• stabilne mocowanie elementów,
• precyzyjną ich regulację,
• szybkie i dokładne ustawienie kąta dzięki zestawowi płytek wzorcowych tworzących trójkąt o ustalonym kącie.

Dzięki wysokiej precyzji i powtarzalności stoły sinusowe są chętnie wykorzystywane w laboratoriach oraz podczas produkcji.

Aby utrzymać wysoką dokładność pomiarów, niezbędne jest regularne przeprowadzanie kontroli metrologicznej narzędzi, w tym sprawdzanie:

• rozstawu wałków,
• płaskości powierzchni,
• równoległości elementów.

Dostępne są liniały i stoły sinusowe wraz z płytkami wzorcowymi oraz czujnikami zegarowymi, co pozwala na wykonywanie precyzyjnych pomiarów oraz wzorcowanie innych przyrządów kątowych.

W sklepie Koffa możesz kupić narzędzia do pomiaru kątów: kątowniki ze stopką i płaskie w popularnych rozmiarach, kątomierze tarczowe Limit PRD oraz kątomierz cyfrowy Limit AFB, a także rozwiązania do ustawiania i wzorcowania kątów, takie jak liniały i stoły sinusowe oraz wzorce pomiarowe.
