Mikrometry

Mikrometry w sklepie koffa.pl

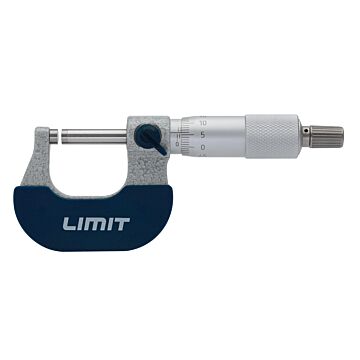

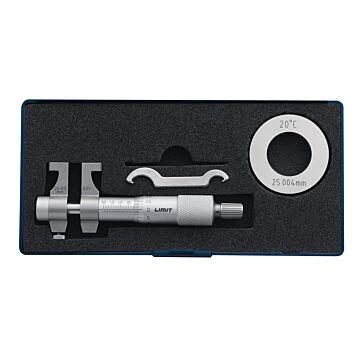

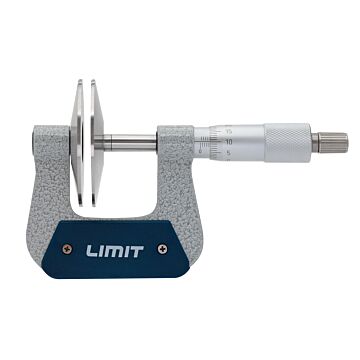

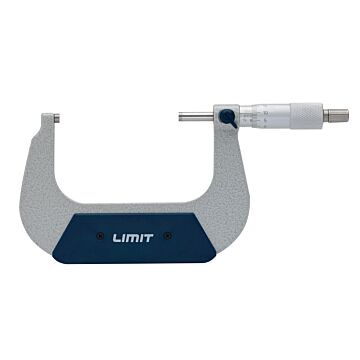

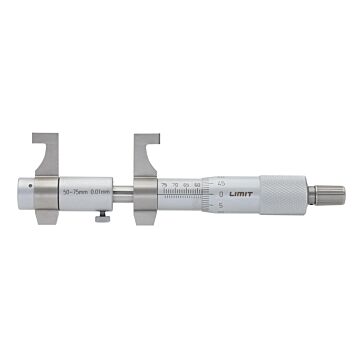

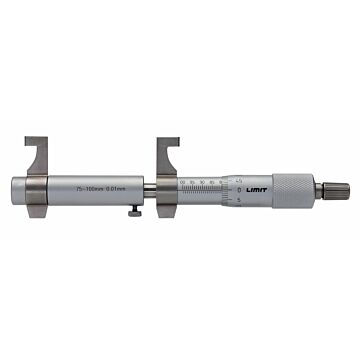

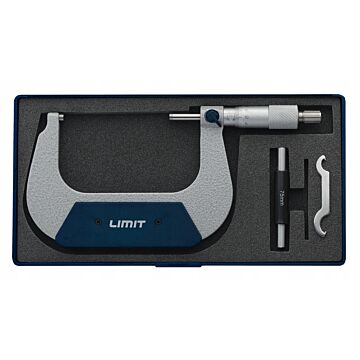

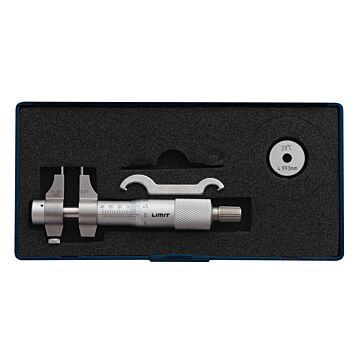

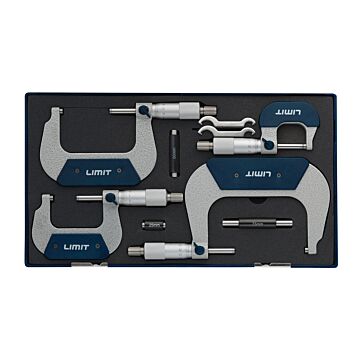

W ofercie znajdują się precyzyjne mikrometry warsztatowe dopasowane do różnych zadań pomiarowych: seria Limit MSP z końcówkami płytkowymi (0–25 mm oraz 25–50 mm) do cienkościennych elementów i krawędzi, mikrometry do pomiarów wewnętrznych Limit MIA (5–30 mm, 25–50 mm, 50–75 mm, 75–100 mm) do średnic otworów, a także uniwersalne mikrometry MMA (0–25 mm, 25–50 mm, 75–100 mm) oraz zestaw MMA 0–100 mm obejmujący pełny zakres kontroli. Wszystkie modele bazują na dokładnym mechanizmie śrubowym, mają czytelną skalę z podziałką typowo 0,01 mm, sprzęgło ograniczające siłę docisku i zacisk wrzeciona, co zapewnia powtarzalność i stabilność wyników w kontroli warsztatowej i produkcyjnej.

Co mierzą mikrometry i jak działają?

Mikrometry to precyzyjne przyrządy umożliwiające mierzenie bardzo małych wymiarów, takich jak średnice, grubości czy głębokości elementów mechanicznych. Stosuje się je do pomiarów:

• zewnętrznych, na przykład wałków lub rur,
• wewnętrznych, czyli średnic otworów,
• głębokości rowków i otworów.

Ich działanie opiera się na obracaniu wrzeciona mikrometrycznego, co przesuwa ruchomą głowicę względem kabłąka lub stangi, gdzie znajduje się nieruchoma powierzchnia pomiarowa zwana kowadełkiem. Umieszczona między wrzecionem a kowadełkiem próbka jest precyzyjnie mierzona poprzez bezpośredni kontakt tych elementów.

Obracając wrzeciono, przesuwamy ruchomą część narzędzia, a wynik odczytuje się na dokładnej skali obecnej na tulei i bębnie mikrometru w wersjach analogowych. W modelach elektronicznych pomiar wyświetlany jest na cyfrowym ekranie.

W mikrometrach zastosowano zasadę Abbego, czyli liniowe ułożenie elementu mierzonego i skali, co znacząco ogranicza błędy wynikające z nieosiowości. Te urządzenia potrafią dokonywać pomiarów z precyzją do mikrometra (1 μm = 0,001 mm), co jest niezwykle istotne podczas oceniania wymiarów części maszyn oraz urządzeń.

Wyróżniamy różne typy mikrometrów, przystosowane do konkretnych zastosowań:

• zewnętrzne,
• wewnętrzne — zwane także średnicówkami,
• głębokościowe.

Dzięki temu mikrometry pozwalają na szeroki zakres precyzyjnych pomiarów specjalistycznych.

Jaką precyzję i dokładność zapewniają mikrometry?

Mikrometry gwarantują niezwykle precyzyjne pomiary dzięki zastosowaniu zasady Abbego, która minimalizuje błędy paralaksy. Umieszczenie elementu mierzonego i skali w jednej linii znacznie podnosi dokładność odczytu.

Standardowo rozdzielczość tych urządzeń wynosi 0,01 mm, ale dostępne są także modele umożliwiające pomiary z dokładnością do 0,001 mm, a nawet 0,0001 mm, co pozwala na wyjątkowo precyzyjne określenie wymiarów.

Istotnym elementem wpływającym na powtarzalność wyników jest sprzęgło cierne, które reguluje siłę nacisku wrzeciona na mierzony przedmiot. Dzięki temu eliminuje się błędy wynikające z nierównomiernego docisku.

Dokładność mikrometru zależy również od regularnej kalibracji z zastosowaniem wzorców kontrolnych oraz od dbania o czystość powierzchni pomiarowych — wrzeciona i kowadełka — co ma kluczowe znaczenie dla wiarygodności pomiarów.

Mikrometry posiadające klasy ochrony IP54 lub IP65 zachowują stabilność pomiarów nawet w trudnych warunkach, takich jak wilgoć czy zapylenie. Taka odporność sprawia, że narzędzia te są niezawodne i powszechnie wykorzystywane w przemyśle oraz warsztatach, gdzie wymagana jest wysoka dokładność.

Dodatkowo, wysoki poziom ochrony wpływa na dłuższą żywotność sprzętu w różnorodnych środowiskach pracy.

Z jakich elementów składa się mikrometr?

Mikrometr składa się z kilku kluczowych elementów, które pozwalają na precyzyjne pomiary. Najważniejszą częścią jest kabłąk – solidna rama urządzenia, określająca zakres pomiarowy, zwykle wynoszący 25 mm (np. od 0 do 25 mm lub od 25 do 50 mm).

Podstawę pomiaru stanowi kowadełko, czyli stabilna powierzchnia, na którą dociska się mierzoną rzecz. Naprzeciwko znajduje się wrzeciono, które przesuwa się za pomocą ruchu śrubowego podczas obracania, co umożliwia dokładne dopasowanie mikrometru do przedmiotu.

Na tulei znajduje się główna skala, a na bębnie jest umieszczona podziałka do odczytu wyników w mikrometrach analogowych. W modelach cyfrowych pomiar wyświetlany jest na ekranie LCD, co znacznie ułatwia odczyt i eliminuje potrzebę interpretacji tradycyjnej skali.

Dodatkowo, mikrometry mogą być wyposażone w różne akcesoria, takie jak:

• statyw,
• podstawka,
• płytka termoodporna,
• wspomagające stabilność urządzenia i wygodę pracy,
• podnoszące precyzję pomiarów.

Dzięki nim możliwe jest osiągnięcie dokładności sięgającej tysięcznych części milimetra.

Jakie rodzaje mikrometrów występują?

Jakie rodzaje mikrometrów można spotkać? Mikrometry dzielimy przede wszystkim ze względu na ich przeznaczenie.

• mikrometry zewnętrzne, służące do mierzenia wymiarów zewnętrznych, takich jak średnica wałków, rur czy grubość płyt,
• mikrometry wewnętrzne (średnicówki), pozwalające na określenie wymiarów wewnątrz otworów czy wgłębień, zwykle cylindrycznych,
• mikrometry głębokościowe, używane do pomiaru głębokości rowków, otworów czy kanałów w różnych częściach maszyn.

Dostępne są także mikrometry specjalistyczne, takie jak:

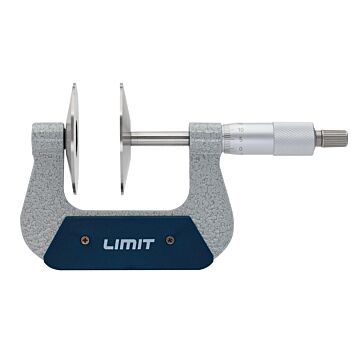

• mikrometry talerzykowe, umożliwiające pomiar nieregularnych powierzchni, jak żeberka czy rowki,
• mikrometry do gwintów, przeznaczone do precyzyjnego mierzenia elementów gwintowanych,
• mikrometry do rur, posiadające specjalne końcówki gwarantujące dokładną ocenę grubości ścianek rur.

Czym różnią się mikrometry analogowe od cyfrowych?

• mikrometry analogowe to klasyczne modele mechaniczne z tradycyjną skalą na tulei i bębnie, wymagające umiejętności odczytu podziałek,
• mikrometry cyfrowe oferują wyświetlacz LCD, dzięki któremu wynik jest prezentowany w czytelny sposób,
• często posiadają funkcje takie jak zmiana jednostek pomiarowych czy możliwość przesyłania danych do komputera.

Mikrometry cyfrowe ułatwiają i przyspieszają odczyt, co znacznie ogranicza ryzyko błędu. Oba typy zapewniają wysoki poziom dokładności pomiarów, a wybór zależy od indywidualnych potrzeb i charakteru pracy.

Jak odpowiednio dobrać zakres pomiarowy mikrometru?

Zakres pomiarowy jest zazwyczaj podzielony na moduły co 25 mm (np. 0–25 mm, 25–50 mm). Taki system pozwala idealnie dopasować mikrometr do wymiarów mierzonego obiektu. Ważne, by zakres był adekwatny do potrzeb – zbyt duży może obniżyć precyzję przy pomiarze małych elementów, a zbyt mały uniemożliwi pomiar.

Jak mikrometry wypadają na tle suwmiarki?

Mikrometry to narzędzia specjalistyczne, idealne tam, gdzie wymagana jest wysoka dokładność, natomiast suwmiarki cechują się uniwersalnością i szybkością pomiaru. W praktyce często stosuje się je komplementarnie, wybierając narzędzie zgodnie z zamierzeniami pomiarowymi.

Jakie są różnice między mikrometrami analogowymi i cyfrowymi?

Mikrometry analogowe opierają się na mechanicznej konstrukcji, korzystając z tradycyjnej skali naniesionej na tulei i bębnie, co pozwala na precyzyjny pomiar bez potrzeby zasilania.

Ich prostota przekłada się na niezawodność, a dzięki zasadzie Abbego osiągają dokładność rzędu ±0,004–0,006 mm w zakresie 0–25 mm. Jednak odczyt wymaga wprawy oraz manualnej interpretacji, co zwiększa ryzyko błędów.

Mikrometry cyfrowe wyposażone są w elektroniczny wyświetlacz LCD, ułatwiający szybki odczyt bez konieczności analizowania skali mechanicznej. Oferują one między innymi:

• zerowanie w dowolnym punkcie,
• zmianę jednostek pomiarowych między milimetrami a calami,
• przesyłanie danych do komputera za pomocą interfejsu,
• odporność na niekorzystne warunki przemysłowe dzięki klasie ochrony IP54 lub IP65.

Analogowe mikrometry cechują się prostotą i wytrzymałością, nie wymagając baterii, ale ich obsługa jest mniej intuicyjna i zależna od doświadczenia użytkownika. Natomiast modele cyfrowe gwarantują szybkie i precyzyjne odczyty, co jest szczególnie ważne w miejscach, gdzie liczy się dokładna rejestracja danych oraz efektywność pracy.

Jak dobrać zakres pomiarowy mikrometru?

Wybór właściwego zakresu pomiarowego mikrometru zależy od rozmiaru mierzonego obiektu, co gwarantuje dokładność i komfort pracy. Standardowe mikrometry dostępne są zwykle w zakresach co 25 mm, na przykład od 0 do 25 mm, 25 do 50 mm czy 50 do 75 mm, co odpowiada wielkości kabłąka urządzenia.

W praktyce najlepiej wybrać mikrometr z zakresem nieco większym niż wymiar przedmiotu, co zapobiega pomiarom na granicy możliwości narzędzia i minimalizuje ryzyko błędów. Przy drobnych detalach warto sięgnąć po mikrometry o mniejszym zakresie – oferują one wyższą rozdzielczość oraz lepszą precyzję. Natomiast do większych elementów stosuje się mikrometry, których zakresy mogą sięgać nawet 1000 mm, choć wraz z rosnącym zakresem nieco obniża się ich dokładność.

Nie można zapominać o regularnej kalibracji sprzętu oraz korzystaniu ze wzorców kontrolnych, które pozwalają utrzymać stabilność i wiarygodność pomiarów.

Jak mikrometry wypadają na tle suwmiarki?

Mikrometry zapewniają znacznie większą precyzję niż suwmiarki i sprawdzają się szczególnie dobrze przy mierzeniu niewielkich wymiarów zewnętrznych, takich jak średnice wałków czy grubości elementów. Dzięki zastosowaniu zasady Abbego ograniczają błędy związane z nieprawidłowym ustawieniem narzędzia. Ich dokładność sięga nawet 0,001 mm, a niektóre modele pozwalają na pomiary z dokładnością do 0,0001 mm. Suwmiarki oferują precyzję rzędu 0,02–0,05 mm, co jest wystarczające do szybkich i uniwersalnych pomiarów zewnętrznych, wewnętrznych oraz głębokościowych.

Aby mikrometry działały prawidłowo, wymagają one:

• regularnej kalibracji,
• systematycznego czyszczenia powierzchni pomiarowych, czyli wrzeciona i kowadełka,
• dzięki temu pomiary pozostają powtarzalne i wiarygodne.

Suwmiarki wyróżnia większa wszechstronność oraz szerszy zakres pomiarowy, natomiast mikrometry to narzędzia o bardziej specjalistycznym zastosowaniu, przeznaczone do pomiarów o bardzo wysokiej precyzji.

W praktyce oba przyrządy doskonale się uzupełniają, a wybór między nimi zależy od rodzaju wykonywanych pomiarów oraz wymagań co do dokładności.

W sklepie Koffa kupisz mikrometry zewnętrzne, wewnętrzne i głębokościowe, w tym serie Limit MSP i MIA oraz MMA, dostępne pojedynczo i jako zestawy 0–100 mm. Dostępne są różne zakresy i konfiguracje dostosowane do zastosowań warsztatowych i produkcyjnych.
