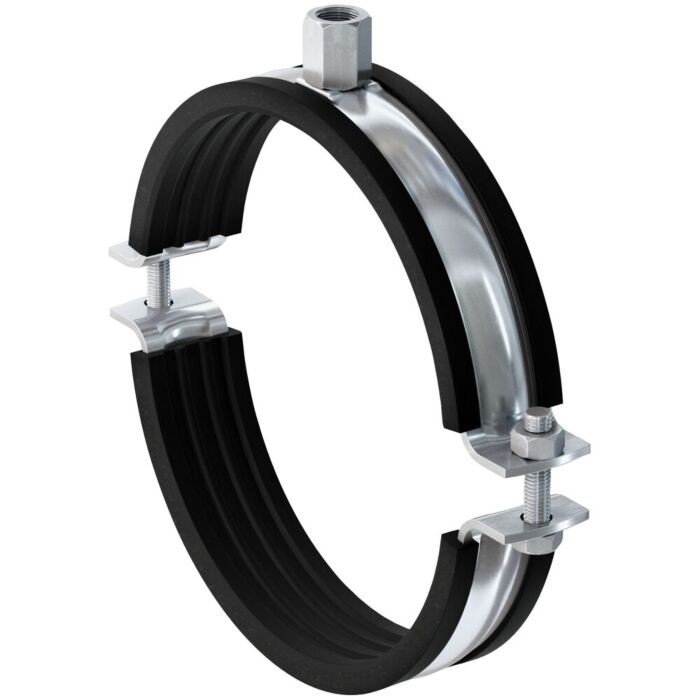

FRSM 196-203 M10/M12 | masywna obejma z gwintem metrycznym

Masywna obejma z wkładką izolującą hałas do przenoszenia średnich i wysokich obciążeń.

Zalety

Wysokie nośności zapewniają bezpieczne funkcjonowanie obejmy FRSM
Nakrętka kombinowana z gwintem M10/M12, M12/M16 lub M16 pozwala na optymalny wybór łącznika montażowego.
Rury o średnicy powyżej 124 mm można montować za pomocą dwóch prętów gwintowanych (np. przy mocowaniu żeliwnych rur odprowadzających wodę z dachów.
Dwie śruby zamykające pozwalają na łatwe dopasowanie obejmy do zewnętrznej średnicy rury.
Zabezpieczenie śrub gwarantuje bezproblemowy montaż.

Obejma wzmacniana do rur fischer FRSM 200 M10/M12 z izolacją akustyczną do średnich i wysokich obciążeń rur z prętami nagwintowanymi lub śrubami wieszakowymi. Dwie śruby umożliwiają idealne dostosowanie obejmy do zewnętrznej średnicy rury. Nakrętka łącząca z gwintem kombinowanym M10 / M12 do prętów nagwintowanych i śrub wieszakowych. Śruby obejmy z zabezpieczeniem przed wypadnięciem.

Właściwości

Materiał: stal DD11 (materiał nr 1.0332)wg normy DIN EN 10111
Cynkowanie: ocynk galwaniczny, 5 - 9µm
Nakrętka złączna:M10 / M12 = SW17, M12 / M16 = SW22, M16 = SW 24
Śruba zamykająca: śruba z łbem płaskim z kombinowanym nacięciem krzyżykowym do 4", powyżej 4" śruba z łbem sześciokątnym i nakrętką
Wkładka tłumiąca dźwięki: EPDM; bez chloru i silikonu
Zakres temperaturowy od:-50°C do +110°C
Twardość:45 ± 5° Shore'a A
Klasyfikacja pożarowa: DIN 4102: klasa B2

Zastosowania

Mocowanie średnio ciężkich i ciężkich rurociągów za pomocą prętów nagwintowanych (śrub wieszaków)

Zatwierdzenia

DWU-SaMontec-147
ITB-KOT-2019/0147

Funkcjonowanie

Gwint	M10 / M12
Zakres naprężenia	196 - 203 mm
Szerokość	263 mm
Wysokość	238 mm
Szerokość x grubość taśmy	30 x 3,0 mm
Wysokość	129 mm
śruba zamykająca	M8
Max. zalecane obciążenie statyczne (rozciąganie osiowe)	3,00 kN
Ilość	10 St.
GTIN (EAN-Code)	4006209937150

Jednostka sprzedaży	opak.
Kod producenta	93715
Grupa	FISCHER
Produkt - Symbol SKU	FISCHER-93715
Jednostka Sprzedaży	opak.
Opakowanie	10
Producent	fischer
