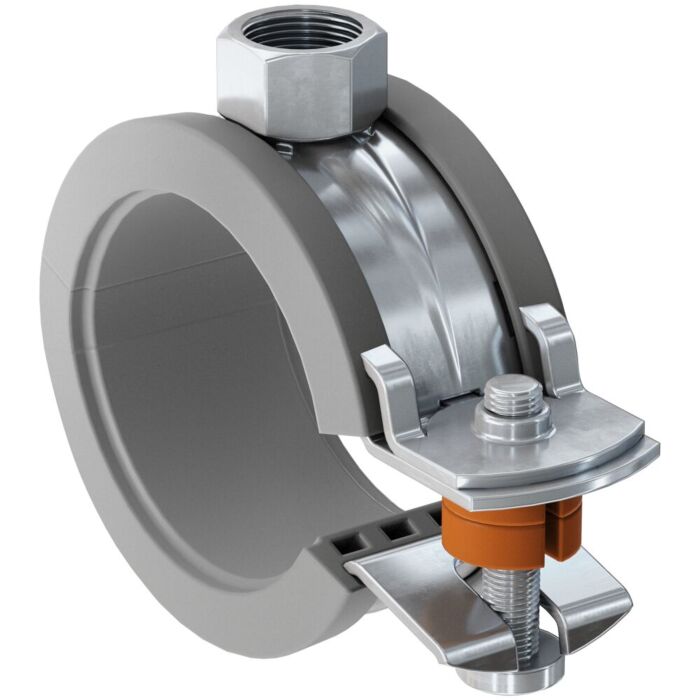

FKS PLUS 54-58 | obejma rurowa do rur tworzywowych

Jedno-elementowa obejma z zamkiem do szybkiego mocowania z mechanizmem szybkiego zamka do rur plastikowych i metalowych rur kompozytowych.

Zalety

Mechanizm szybkiego zamka przyspiesza montaż i pozwala oszczędzić czas.
Pierścień dystansowy na śrubie zamykającej zapobiega przed nadmiernym zaciśnięciem obejmy na rurze.
Dobre przyleganie wkładki izolacyjnej zapobiega jej wypadnięciu podczas montażu rury.
Mocowanie zatrzaskowe zapewnia montaż rury bez sprężynowego otwierania się obejmy.
Zwarta budowa obejmy umożliwia łatwe uzupełnienie izolacji po zamocowaniu obejmy.
Konstrukcja śruby uniemożliwia jej wypadnięcie podczas montażu.

Obejma do rur z tworzywa fischer FKS Plus 54-58. Mechanizm szybkiego zamka zapewnia prosty i szybki montaż rur. Tuleje dystansowe na śrubie zamykającej zapewniają ruch rur podczas rozszerzania cieplnego. Nakrętka łącząca z gwintem M8 do prętów nagwintowanych i śrub wieszakowych. Śruby obejmy z zabezpieczeniem przed wypadnięciem.

Właściwości

Materiał: stal DD11 (materiał nr 1.0332)wg normy DIN EN 10111
Cynkowanie: ocynk galwaniczny, 5 - 9µm
Nakrętka złączna: spawana oporowo, M8, SW 13
Śruba zamykająca: śruba z łbem płaskim z kombinowanym nacięciem krzyżykowym
Wkładka tłumiąca dźwięki: NR/SBR/EPDM; bez chloru i silikonu
Izolacja dźwiękowa: według nory DIN 4109
Zakres temperaturowy od: -40°C do +110°C
Twardość: 60 ± 5° Shore'a A
Klasyfikacja pożarowa: DIN 4102: klasa B2

Zastosowania

Szybkie mocowanie rurociągów tworzywowych i metalowych za pomocą prętów nagwintowanych i śrub dwugwintowych
Możliwość zastosowania jako obejmy ślizgowej z tulejkami dystansowymi lub jako obejmy punktu stałego po usunięciu tulejek dystansowych

Zatwierdzenia

DWU-SaMontec-147
ITB-KOT-2019/0147

Funkcjonowanie

Zakres naprężenia	50 - 55 mm
Max. zalecane obciążenie statyczne (rozciąganie osiowe)	0,90 kN
Gwint	M8
Wysokość	82 mm
Szerokość x grubość taśmy	20 x 1,5 mm
Wysokość	45 mm
śruba zamykająca	M5
Ilość	50 St.
GTIN (EAN-Code)	4006209794760

Jednostka sprzedaży	opak.
Kod producenta	79476
Grupa	FISCHER
Produkt - Symbol SKU	FISCHER-79476
Jednostka Sprzedaży	opak.
Opakowanie	50
Producent	fischer
