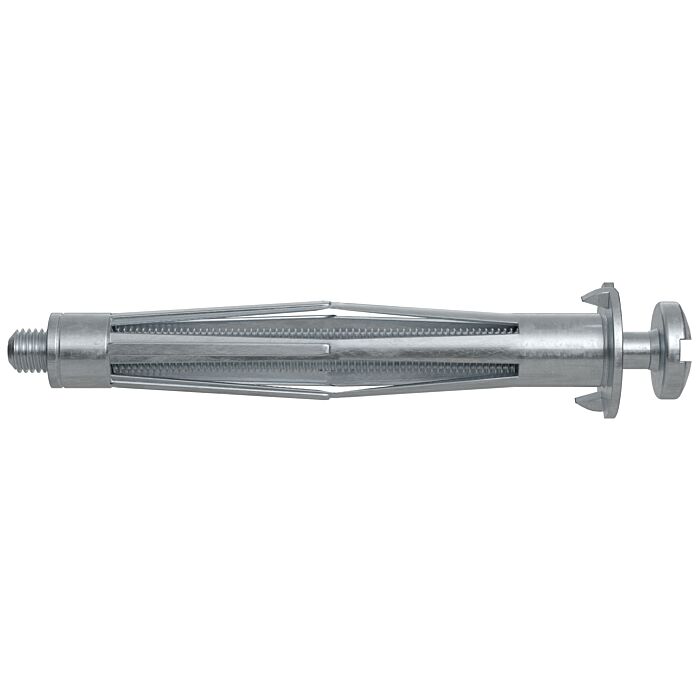

Mocowanie do materiałów z pustymi przestrzeniami HM 4 x 45 S

z śrubą metryczną

Główne cechy

• Możliwość demontażu i ponownego montażu bez ryzyka obniżenia nośności kotwy. Zwiększa to jej elastyczność.
• Wysoka nośność dzięki dużej powierzchni wsporczej zapewnionej przez rozkładane ramiona.
• Blokada obracania się kotwy ułatwiająca montaż: Zęby rozmieszczone wokół krawędzi mocowania wnikają w materiał podłoża, zapewnione jest w ten sposób bezpieczeństwo montażu.
• Do montażu wstępnego.
• W komplecie śruba metryczna.

Opis produktu

Kotwa metalowa do mocowania w pustych przestrzeniach fischer HM-S to wszechstronne mocowanie ze śrubą metryczną przeznaczone do montażu w dowolnym podłożu z płyt budowlanych. Mocowanie jest osadzane za pomocą cęgów montażowych fischer HM-Z 1 metodą montażu wstępnego. Mocowanie jest dociągane do płyty po stronie pustej przestrzeni za pomocą cęgów. W tym momencie otwierają się ramiona kotwy, które dociskają do tylnej strony płyty. Opcjonalnie, montaż można wykonać z użyciem śrubokręta lub wkrętarki elektrycznej. Kotwa metalowa do mocowania w pustych przestrzeniach fischer HM-S przeznaczona jest do mocowania lamp, wieszaków na ręczniki i wsporników kurtyn.

Zalety

• Mocowanie HM nadaje się do stosowania w płytowych materiałach budowlanych o grubości 3-50 mm, dzięki czemu jest uniwersalne w zastosowaniu.
• Metryczny gwint wewnętrzny pozwala na wielokrotny demontaż i ponowny montaż, co wpływa na uniwersalność tego rozwiązania.
• Ramiona rozporowe mocowania HM mają duże powierzchnie wspierające, dlatego to rozwiązanie osiąga wysoką nośność.
• Zęby rozmieszczone wokół krawędzi mocowania wnikają w płytę i zapobiegają jego obracaniu się podczas wkręcania śruby, zapewnione jest w ten sposób bezpieczeństwo montażu.

Zastosowania

• Obrazy
• Oświetlenie
• Lekkie półki
• Wieszaki na ręczniki
• Szafki z lustrem
• Karnisze szynowe
• Konstrukcje pomocnicze

Materiały budowlane

• Płyty gipsowo-kartonowe i gipsowo-włóknowe
• Stropy z płyt kanałowych
• Lekkie płyty budowlane z wełny drzewnej
• Płyty wiórowe
• Płyty z materiałów drewnopochodnych

Instrukcja montażu

Funkcjonowanie

• Mocowanie HM do pustych przestrzeni przeznaczone jest do montażu wstępnego.
• Mocowanie to należy tak dobrać do grubości płyty, aby zapewnić najlepsze rozparcie w pustej przestrzeni.
• Podczas montażu ramiona rozporowe otwierają się i dociskają do płyty po przeciwnej stronie.

Mocowanie HM może być osadzane za pomocą cęgów montażowych. W przypadku montażu z użyciem wkrętarki akumulatorowej lub wkrętaka najpierw należy usunąć wstępnie zamocowaną śrubę. Podczas dokręcania i rozpierania mocowania, do ograniczenia dokręcania należy wykorzystać element mocowany lub płytę 6 mm.
