FAZ II 10/100 R | kotwa sworzniowa

Śruba kotwiąca ze stali nierdzewnej spełniająca najwyższe wymagania montażu w betonie. Wytrzymała i elastyczna.

Główne cechy

• Jedna kotwa - dwie głębokości kotwienia: Zredukowana głębokość zakotwienia oszczędza czas i koszty wykonywania otworu.
• Silne mocowanie: Klips rozporowy gwarantuje największą nośność. Mniej punktów mocowania oraz mniejsze rozmiary płyt kotwowych oszczędzają czas i koszty.
• Łatwy montaż: kilka uderzeń młotka i minimalny poślizg przy momencie dokręcania. To oszczędza czas i siły.
• Stal nierdzewna: maksymalne bezpieczeństwo na zewnątrz.
• Idealne rozwiązanie dla dużych grubości elementów mocowanych.

Opis produktu

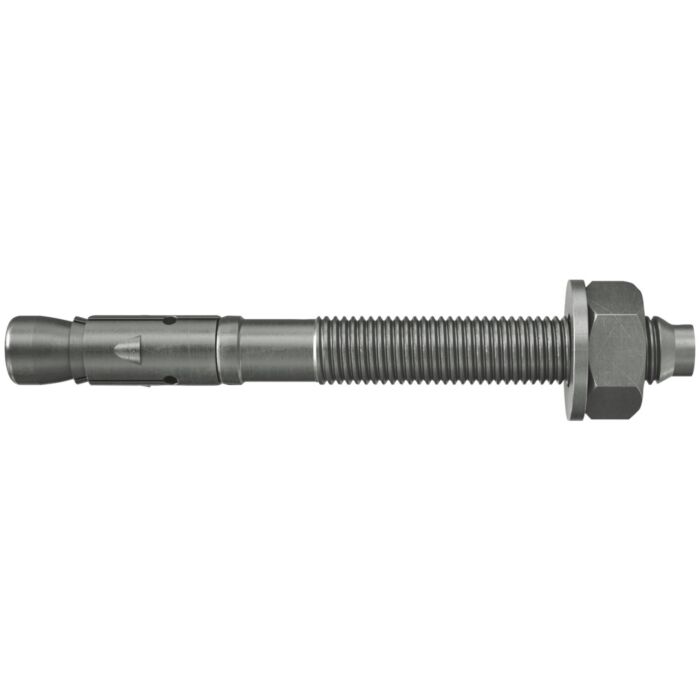

Kotwa śrubowa fischer FAZ II A4 wykonana jest ze stali przenoszącej maksymalne obciążenia. Ciężkie obciążenia są przymocowywane w betonie zarysowanym za pomocą kotwy stalowej. Dzięki dwóm głębokościom kotwienia i łatwemu montażowi, kotwa FAZ II A4 może zapewnić szczególną elastyczność. Sprawdzona tuleja rozporowa przenosi obciążenia szczególnie bezpiecznie na podłoże betonowe i zapewnia maksymalną nośność. W wykonaniu ze stali nierdzewnej, stosuje się ją do mocowań na zewnątrz. Kotwa stalowa jest idealna na przykład do mocowania poręczy, uchwytów, konstrukcji stalowych i bram.

Zalety

• Sprawdzony klips rozporowy kotwy FAZ II zapewnia najwyższą nośność. Dzięki temu można maksymalnie ograniczyć liczbę wymaganych punktów mocowania i wymiary płyty kotwowej.
• Mała głębokość kotwienia (teraz również dla wersji M8) umożliwia zmniejszenie głębokości otworów i obniża ryzyko kolizji z prętem zbrojeniowym. Dzięki temu montaż przebiega znacznie szybciej.
• Proces montażu jest znacznie uproszczony i bardziej komfortowy, ponieważ do osadzenia potrzeba niewiele uderzeń młotkiem i przy dokręcaniu kotwa ulega bardzo niewielkiemu przemieszczeniu.
• Międzynarodowe aprobaty gwarantują maksymalne bezpieczeństwo i najlepszą wydajność. Aprobaty dotyczą także stosowania w strefach trzęsień ziemi (wstrząsów sejsmicznych) i użycia wierteł drążonych.

Zastosowanie i zezwolenie

Zastosowania

• Konstrukcje stalowe
• Balustrady
• Wsporniki
• Drabiny
• Trasy kablowe
• Maszyny
• Klatki schodowe
• Bramy
• Fasady
• Konstrukcje drewniane

Materiały budowlane

Aprobata do:

• Beton C20/25 do C50/60, zarysowany i niezarysowany

Nadaje się także do:

• Beton C12/15
• Beton C80/95 (dostępna klasyfikacja)

Zezwolenie

• ETA-05/0069
• DoP 0186
• DoP No. 0009
• DoP No. 0121
• ESR-2948

Instrukcja montażu

Funkcjonowanie

• Kotwa FAZ II nadaje się do montażu wstępnego i przelotowego, a dzięki długiemu gwintowi idealnie sprawdza się w montażu z odstępem.
• Podczas dokręcania nakrętki z odpowiednim momentem montażowym, trzpień o kształcie stożkowym jest wsuwany do klipsa, co powoduje jego dociskanie do ścianki otworu.
• Osadzenie kotwy jest zgodne z aprobatą, jeśli moment obrotowy przy dokręcaniu osiągnie ustaloną wartość.
• W razie montażu seryjnego zalecamy korzystanie z osadzaka kotew FABS.

Dane techniczne
